Collecteur tournant à arbre creux CTH1286

Collecteur tournant CTH1286- A2V mécatronique

Collecteur tournant CTH1286

Diamètre intérieur:
12,7 mm

Diamètre extérieur:
86 mm

Nombre de circuits:
1-96

Références	Diamètre intérieur (mm)	Diamètre extérieur (mm)	Longueur (mm)	Circuits (5A)	Circuits (10A)	Prix
CTH1286-00P/06S	12,7	86	45,2	6	0
CTH1286-06P/00S	12,7	86	45,2	0	6
CTH1286-00P/12S	12,7	86	65,6	12	0
CTH1286-06P/06S	12,7	86	65,6	6	6
CTH1286-00P/18S	12,7	86	86	18	0
CTH1286-06P/12S	12,7	86	86	12	6
CTH1286-12P/06S	12,7	86	86	6	12
CTH1286-00P/24S	12,7	86	106,4	24	0
CTH1286-06P/18S	12,7	86	106,4	18	6
CTH1286-12P/12S	12,7	86	106,4	12	12
CTH1286-18P/06S	12,7	86	106,4	6	18
CTH1286-24P/00S	12,7	86	106,4	0	24
CTH1286-00P/30S	12,7	86	126,8	30	0
CTH1286-06P/24S	12,7	86	126,8	24	6
CTH1286-12P/18S	12,7	86	126,8	18	12
CTH1286-18P/12S	12,7	86	126,8	12	18
CTH1286-24P/06S	12,7	86	126,8	6	24
CTH1286-30P/00S	12,7	86	126,8	0	30
CTH1286-00P/36S	12,7	86	150,2	36	0
CTH1286-06P/30S	12,7	86	150,2	30	6
CTH1286-12P/24S	12,7	86	150,2	24	12
CTH1286-36P/00S	12,7	86	150,2	0	36
CTH1286-00P/42S	12,7	86	170,6	42	0

Références	Diamètre intérieur (mm)	Diamètre extérieur (mm)	Longueur (mm)	Circuits (5A)	Circuits (10A)	Prix
CTH1286-06P/36S	12,7	86	170,6	36	6
CTH1286-12P/30S	12,7	86	170,6	36	12
CTH1286-42P/00S	12,7	86	170,6	0	42
CTH1286-00P/48S	12,7	86	191	48	0
CTH1286-06P/42S	12,7	86	191	42	6
CTH1286-12P/36S	12,7	86	191	36	12
CTH1286-18P/30S	12,7	86	191	30	18
CTH1286-24P/24S	12,7	86	191	24	24
CTH1286-48P/00S	12,7	86	191	0	48
CTH1286-00P/60S	12,7	86	231,8	60	0
CTH1286-12P/48S	12,7	86	231,8	48	12
CTH1286-24P/36S	12,7	86	231,8	36	24
CTH1286-00P/72S	12,7	86	231,8	72	0
CTH1286-12P/60S	12,7	86	231,8	60	12
CTH1286-24P/48S	12,7	86	231,8	48	24
CTH1286-36P/36S	12,7	86	231,8	36	36
CTH1286-00P/84S	12,7	86	316,4	84	0
CTH1286-12P/72S	12,7	86	316,4	72	12
CTH1286-24P/60S	12,7	86	316,4	60	24
CTH1286-36P/48S	12,7	86	316,4	48	36
CTH1286-00P/96S	12,7	86	357,2	96	0
CTH1286-12P/84S	12,7	86	357,2	84	12
CTH1286-24P/72S	12,7	86	357,2	72	24

Paramètres	Puissance	Signal
Tension	0~690VAC/VDC	0~440VAC/VDC
Résistance	≥1000MΩ/500VDC	≥1000MΩ/500VDC
Fils conducteurs	AWG16#Teflon	AWG22#Teflon
Longueur de câble	Standard 300mm (adjustable)
Isolation	1000VAC@50Hz, 60s
Couple	0,1Nm; +0,03Nm/6rings
Température	-30°C~80°C
Humidité	0~85% RH
Protection	IP51

Code qualité du produit	Vitesse max de rotation	Durée de vie	Matériau du boîtier
S	250RPM	20 Million Revs	Precious Metal
I	600RPM	80 Million Revs	Gold-Plated
H	1000RPM	150 Million Revs	Gold-Gold

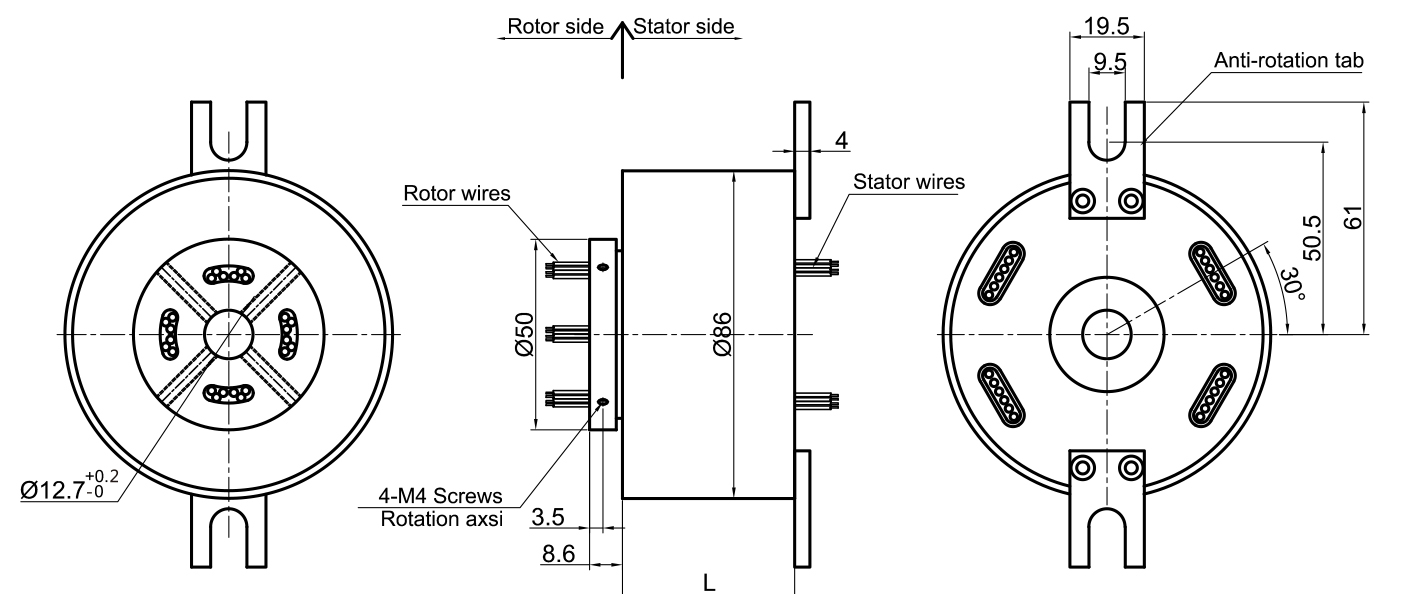

2D Collecteur tournant

codification pour collecteur tournant à arbre creux CTH
