Collecteur tournant à arbre creux CTH3099

Collecteur tournant CTH3099- A2V mécatronique

Collecteur tournant CTH3099

Diamètre intérieur:
30 mm

Diamètre extérieur:
99 mm

Nombre de circuits:
1-72

Références	Diamètre intérieur (mm)	Diamètre extérieur (mm)	Longueur (mm)	Circuits (5A)	Circuits (10A)	Prix
CTH3099-00P/06S	30	99	45,2	6	0
CTH3099-06P/00S	30	99	45,2	0	6
CTH3099-00P/12S	30	99	65,6	12	0
CTH3099-06P/06S	30	99	65,6	6	6
CTH3099-12P/00S	30	99	65,6	0	12
CTH3099-00P/18S	30	99	86	18	0
CTH3099-06P/12S	30	99	86	12	6
CTH3099-12P/06S	30	99	86	6	12
CTH3099-00P/24S	30	99	106,4	24	0
CTH3099-12P/12S	30	99	106,4	12	12
CTH3099-18P/06S	30	99	106,4	6	18
CTH3099-24P/00S	30	99	106,4	0	24
CTH3099-00P/30S	30	99	126,8	30	0
CTH3099-06P/24S	30	99	126,8	24	6
CTH3099-12P/18S	30	99	126,8	18	12
CTH3099-18P/12S	30	99	126,8	12	18
CTH3099-24P/06S	30	99	126,8	6	24
CTH3099-30P/00S	30	99	126,8	0	30

Références	Diamètre intérieur (mm)	Diamètre extérieur (mm)	Longueur (mm)	Circuits (5A)	Circuits (10A)	Prix
CTH3099-00P/36S	30	99	150,2	36	0
CTH3099-06P/30S	30	99	150,2	30	6
CTH3099-12P/24S	30	99	150,2	24	12
CTH3099-36P/00S	30	99	150,2	0	36
CTH3099-00P/42S	30	99	170,6	42	0
CTH3099-06P/36S	30	99	170,6	36	6
CTH3099-12P/30S	30	99	170,6	30	12
CTH3099-00P/48S	30	99	193,2	48	0
CTH3099-06P/42S	30	99	193,2	42	6
CTH3099-09P/39S	30	99	193,2	39	9
CTH3099-12P/36S	30	99	193,2	36	12
CTH3099-18P/30S	30	99	193,2	30	18
CTH3099-24P/24S	30	99	193,2	24	24
CTH3099-00P/60S	30	99	234	60	0
CTH3099-06P/54S	30	99	234	54	6
CTH3099-12P/48S	30	99	234	48	12
CTH3099-00P/72S	30	99	277,8	72	0

Paramètres	Puissance	Signal
Tension	0~690VAC/VDC	0~440VAC/VDC
Résistance	≥1000MΩ/500VDC	≥1000MΩ/500VDC
Fils conducteurs	AWG16#Teflon	AWG22#Teflon
Longueur de câble	Standard 300mm (adjustable)
Isolation	1000VAC@50Hz, 60s
Couple	0,1Nm; +0,03Nm/6rings
Température	-30°C~80°C
Humidité	0~85% RH
Protection	IP51

Code qualité du produit	Vitesse max de rotation	Durée de vie	Matériau du boîtier
S	250RPM	20 Million Revs	Precious Metal
I	600RPM	80 Million Revs	Gold-Plated
H	1000RPM	150 Million Revs	Gold-Gold

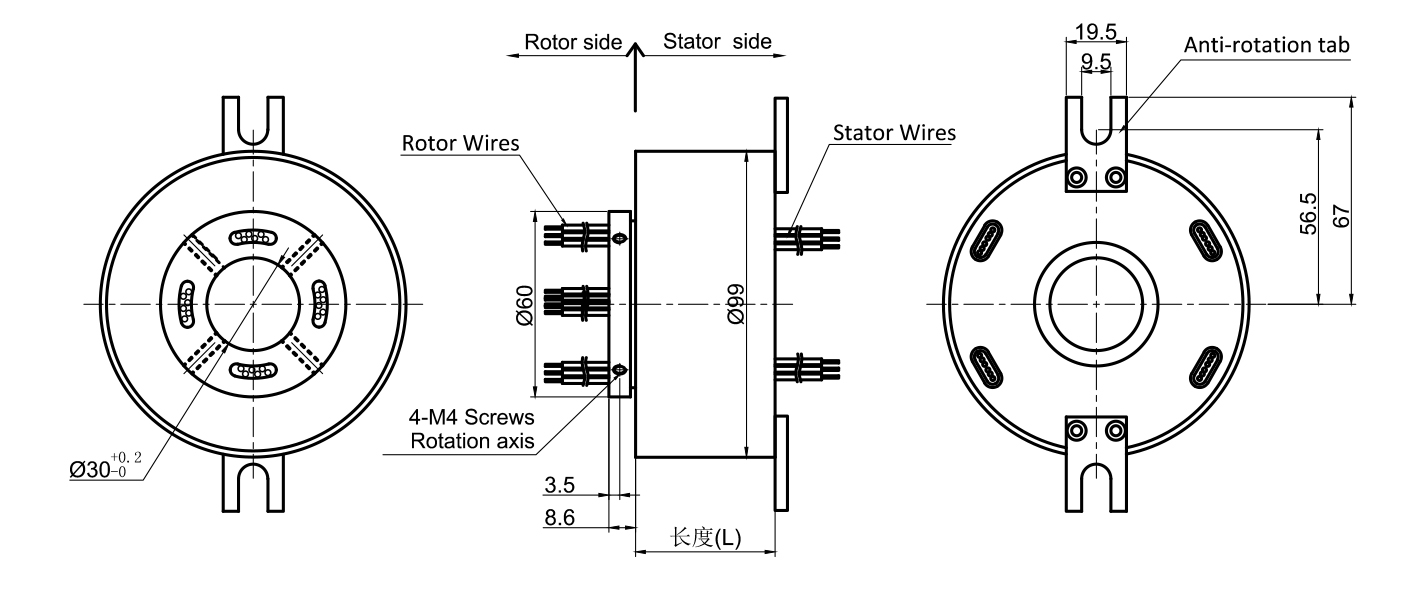

2D Collecteur tournant

codification pour collecteur tournant à arbre creux CTH
