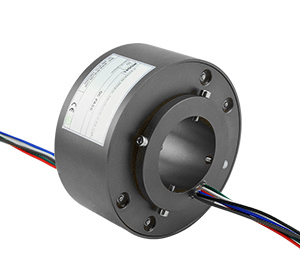

Collecteur tournant à arbre creux CTH50119

Collecteur tournant CTH50119- A2V mécatronique

Collecteur tournant CTH50119

Diamètre intérieur:
50 mm

Diamètre extérieur:
119 mm

Nombre de circuits:
1-108

Références	Diamètre intérieur (mm)	Diamètre extérieur (mm)	Longueur (mm)	Circuits (5A)	Circuits (10A)	Prix
CTH50119-00P/06S	50	119	51,2	6	0
CTH50119-06P/00S	50	119	51,2	0	6
CTH50119-00P/12S	50	119	74	12	0
CTH50119-06P/06S	50	119	74	6	6
CTH50119-12P/00S	50	119	74	0	12
CTH50119-00P/18S	50	119	96,8	18	0
CTH50119-06P/12S	50	119	96,8	12	6
CTH50119-12P/06S	50	119	96,8	6	12
CTH50119-00P/24S	50	119	119,6	24	0
CTH50119-06P/18S	50	119	119,6	18	6
CTH50119-12P/12S	50	119	119,6	12	12
CTH50119-18P/06S	50	119	119,6	6	18
CTH50119-24P/00S	50	119	119,6	0	24
CTH50119-00P/30S	50	119	142,4	30	0
CTH50119-06P/24S	50	119	142,4	24	6
CTH50119-12P/18S	50	119	142,4	18	12
CTH50119-18P/12S	50	119	142,4	12	18
CTH50119-24P/06S	50	119	142,4	6	24
CTH50119-30P/00S	50	119	142,4	0	30
CTH50119-00P/36S	50	119	169,2	36	0
CTH50119-06P/30S	50	119	169,2	30	6
CTH50119-12P/24S	50	119	169,2	24	12
CTH50119-36P/00S	50	119	169,2	0	36
CTH50119-00P/42S	50	119	192	42	0
CTH50119-06P/36S	50	119	192	36	6
CTH50119-12P/30S	50	119	192	30	12

Références	Diamètre intérieur (mm)	Diamètre extérieur (mm)	Longueur (mm)	Circuits (5A)	Circuits (10A)	Prix
CTH50119-00P/48S	50	119	217,4	48	0
CTH50119-06P/42S	50	119	217,4	42	6
CTH50119-12P/36S	50	119	217,4	36	12
CTH50119-18P/30S	50	119	217,4	30	18
CTH50119-24P/24S	50	119	217,4	24	24
CTH50119-00P/60S	50	119	263	60	0
CTH50119-06P/54S	50	119	263	54	6
CTH50119-12P/48S	50	119	263	48	12
CTH50119-00P/72S	50	119	312,6	72	0
CTH50119-06P/66S	50	119	312,6	66	6
CTH50119-12P/60S	50	119	312,6	60	12
CTH50119-24P/48S	50	119	312,6	48	24
CTH50119-36P/36S	50	119	312,6	36	36
CTH50119-00P/84S	50	119	312,6	84	0
CTH50119-12P/72S	50	119	312,6	72	12
CTH50119-24P/60S	50	119	312,6	60	24
CTH50119-36P/48S	50	119	312,6	48	36
CTH50119-00P/96S	50	119	403,8	96	0
CTH50119-12P/84S	50	119	403,8	84	12
CTH50119-24P/72S	50	119	403,8	72	24
CTH50119-36P/60S	50	119	403,8	60	36
CTH50119-42P/54S	50	119	403,8	54	42
CTH50119-00P/108S	50	119	453,4	108	0
CTH50119-12P/96S	50	119	453,4	96	12
CTH50119-24P/84S	50	119	453,4	84	24
CTH50119-36P/72S	50	119	453,4	72	36
CTH50119-48P/60S	50	119	453,4	60	48

Paramètres	Puissance	Signal
Tension	0~690VAC/VDC	0~440VAC/VDC
Résistance	≥1000MΩ/500VDC	≥1000MΩ/500VDC
Fils conducteurs	AWG16#Teflon	AWG22#Teflon
Longueur de câble	Standard 300mm (adjustable)
Isolation	1000VAC@50Hz, 60s
Couple	0,1Nm; +0,03Nm/6rings
Température	-30°C~80°C
Humidité	0~85% RH
Protection	IP51

Code qualité du produit	Vitesse max de rotation	Durée de vie	Matériau du boîtier
S	250RPM	20 Million Revs	Precious Metal
I	600RPM	80 Million Revs	Gold-Plated
H	1000RPM	150 Million Revs	Gold-Gold

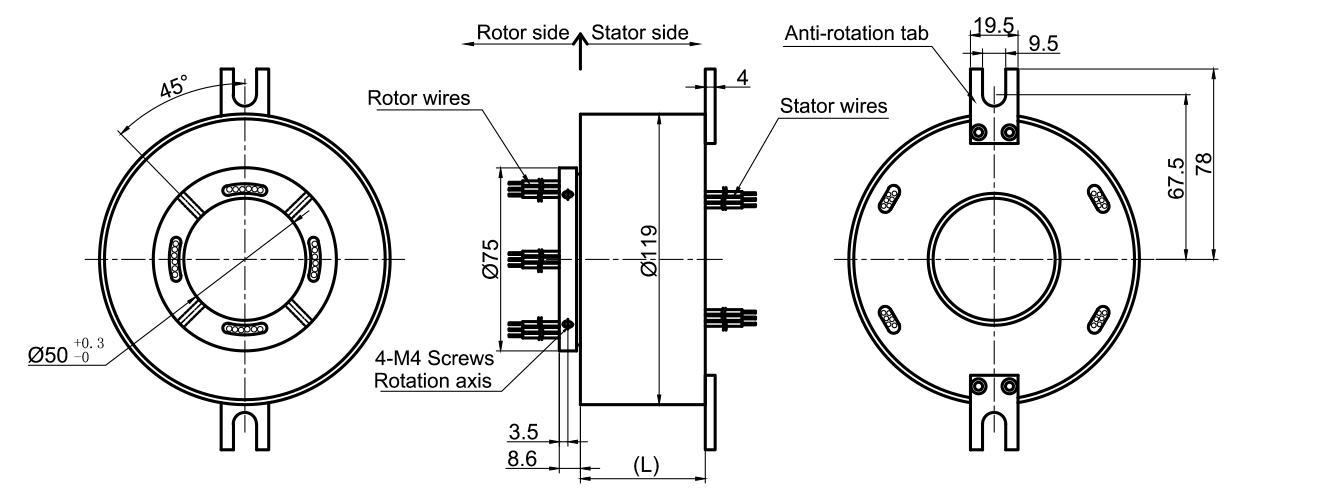

2D Collecteur tournant

codification pour collecteur tournant à arbre creux CTH
