Collecteur tournant à arbre creux CTH90185

  2. Collecteurs tournants à arbre creux
  3. Collecteur tournant CTH90185
Collecteur tournant CTH90185- A2V mécatronique

Collecteur tournant CTH90185

Diamètre intérieur:
90 mm
Diamètre extérieur:
185 mm
Nombre de circuits:
1-108
Références Diamètre intérieur (mm) Diamètre extérieur (mm) Longueur (mm) Circuits (5A) Circuits (10A) Prix
CTH90185-00P/06S 90 185 66/td> 6 0
CTH90185-06P/00S 90 185 66 0 6
CTH90185-00P/12S 90 185 90 12 0
CTH90185-06P/06S 90 185 90 6 6
CTH90185-12P/00S 90 185 90 0 12
CTH90185-00P/18S 90 185 114 18 0
CTH90185-06P/12S 90 185 114 12 6
CTH90185-12P/06S 90 185 114 6 12
CTH90185-00P/24S 90 185 138 24 0
CTH90185-06P/18S 90 185 138 18 6
CTH90185-12P/12S 90 185 138 12 12
CTH90185-18P/06S 90 185 138 6 18
CTH90185-24P/00S 90 185 138 0 24
CTH90185-00P/30S 90 185 162 30 0
CTH90185-06P/24S 90 185 162 24 6
CTH90185-12P/18S 90 185 162 18 12
CTH90185-18P/12S 90 185 162 12 18
CTH90185-24P/06S 90 185 162 6 24
CTH90185-30P/00S 90 185 162 0 30
CTH90185-00P/36S 90 185 190 36 0
CTH90185-06P/30S 90 185 190 30 6
CTH90185-12P/24S 90 185 190 24 12
CTH90185-36P/00S 90 185 190 0 36
CTH90185-00P/42S 90 185 226 42 0
CTH90185-06P/36S 90 185 226 36 6
CTH90185-12P/30S 90 185 226 30 12
CTH90185-00P/48S 90 185 250 48 0
Références Diamètre intérieur (mm) Diamètre extérieur (mm) Longueur (mm) Circuits (5A) Circuits (10A) Prix
CTH90185-06P/42S 90 185 250 42 6
CTH90185-12P/36S 90 185 250 36 12
CTH90185-18P/30S 90 185 250 30 18
CTH90185-24P/24S 90 185 250 24 24
CTH90185-00P/60S 90 185 298 60 0
CTH90185-06P/54S 90 185 298 54 6
CTH90185-12P/48S 90 185 298 48 12
CTH90185-00P/72S 90 185 350 72 0
CTH90185-06P/66S 90 185 350 66 6
CTH90185-12P/60S 90 185 350 60 12
CTH90185-24P/48S 90 185 350 48 24
CTH90185-36P/36S 90 185 350 36 36
CTH90185-00P/84S 90 185 398 84 0
CTH90185-12P/72S 90 185 398 72 12
CTH90185-24P/60S 90 185 398 60 24
CTH90185-36P/48S 90 185 398 48 36
CTH90185-00P/96S 90 185 450 96 0
CTH90185-12P/84S 90 185 450 84 12
CTH90185-24P/72S 90 185 450 72 24
CTH90185-36P/60S 90 185 450 60 36
CTH90185-42P/54S 90 185 450 54 42
CTH90185-00P/108S 90 185 498 108 0
CTH90185-12P/96S 90 185 498 96 12
CTH90185-24P/84S 90 185 498 84 24
CTH90185-36P/72S 90 185 498 72 36
CTH90185-48P/60S 90 185 498 60 48
Paramètres Puissance Signal
Tension 0~690VAC/VDC 0~440VAC/VDC
Résistance ≥1000MΩ/500VDC ≥1000MΩ/500VDC
Fils conducteurs AWG16#Teflon AWG22#Teflon
Longueur de câble Standard 300mm (adjustable)
Isolation 1000VAC@50Hz, 60s
Couple 0,1Nm; +0,03Nm/6rings
Température -30°C~80°C
Humidité 0~85% RH
Protection IP51
Code qualité du produit Vitesse max de rotation Durée de vie Matériau du boîtier
S 150RPM 10 Million Revs Precious Metal
I 400RPM 30 Million Revs Gold-Plated
H 800RPM 80 Million Revs Gold-Gold

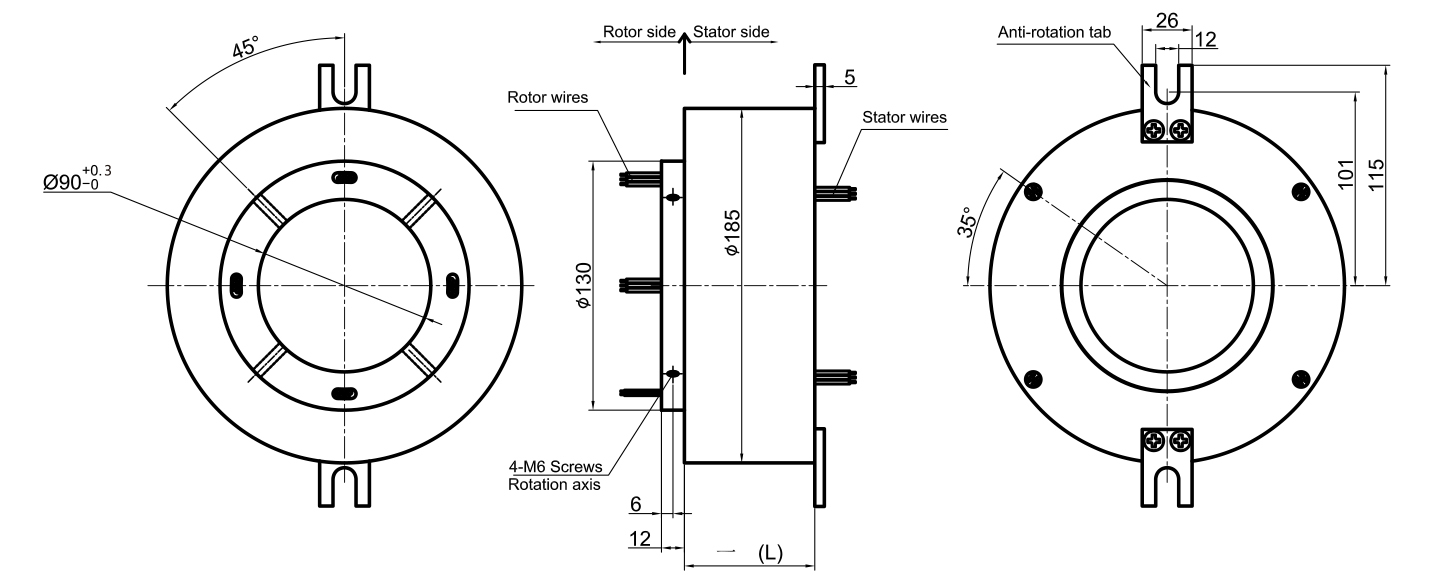

2D Collecteur tournant
codification pour collecteur tournant à arbre creux CTH
